PRESENTACIÓN TÉCNICA DIGITAL
Estudio Fotométrico
Fraccionamiento “El Recreo”
Dirigido a:Arq. Gregorio Jácome Rodríguez
Conocer el estudio01 · EL ESTUDIO
¿Qué es y para qué sirve?
Un estudio fotométrico se realiza para detectar de manera anticipada las necesidades lumínicas que cada espacio requiera de acuerdo al tipo de área, tomando en cuenta los parámetros mínimos de iluminación establecidos en la normatividad nacional o internacional vigente para alcanzar la cantidad de LUXES (unidad de medida en iluminación) requeridos.
NOM-013-ENER-2013
El estudio considera vialidad secundaria residencial Tipo A y pavimento R1: promedio mínimo de 6 lux y uniformidad máxima de 6 : 1.
03 · LUMINARIA ESPECIFICADA
Bálder BI-S9B
El estudio se desarrolló con la curva fotométrica Tipo II de esta luminaria solar.
Cambiar el modelo, la curva o la óptica modifica la distribución de la luz; por eso el resultado del estudio corresponde específicamente a este equipo.
ModeloBI-S9B-70W
Flujo declarado7,700 lm
Temperatura de color5,700 K
Curva fotométricaTipo II

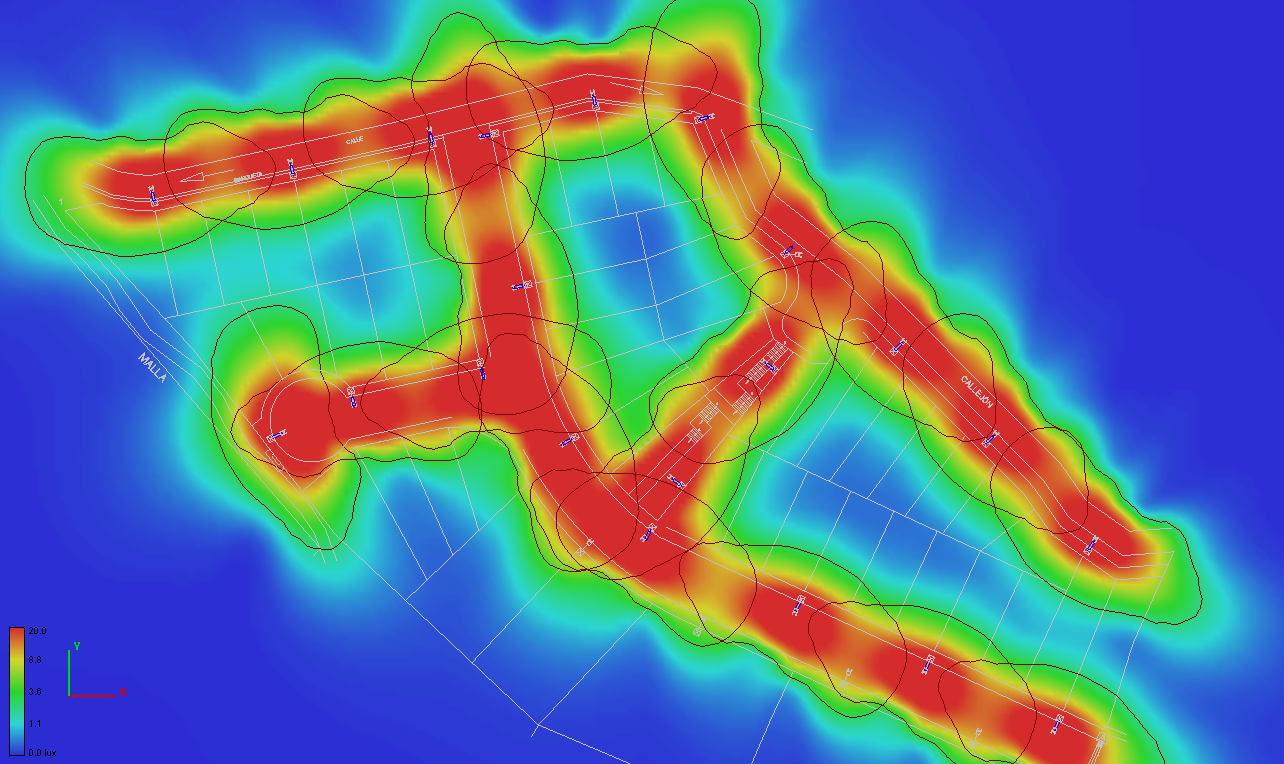

04 · PSEUDOCOLOR
¿Qué es el pseudocolor y para qué sirve?
El pseudo color es una herramienta para visualizar los niveles de iluminación dentro de un estudio fotométrico. También permite identificar rápidamente la uniformidad y las zonas donde se requiere ajustar los niveles de luxes.
05 · RESULTADOS
Resultados del estudio
La norma solicita una iluminancia promedio mínima de 6 luxes y una relación de uniformidad máxima de 6 : 1.
Andador
Cumple23 lxIluminancia promedioNorma: mínimo 6 lx
2.6:1UniformidadNorma: máximo 6:1
Vialidad exterior
Cumple22 lxIluminancia promedioNorma: mínimo 6 lx
5.5:1UniformidadNorma: máximo 6:1
Vialidad interna
Cumple23 lxIluminancia promedioNorma: mínimo 6 lx
3.3:1UniformidadNorma: máximo 6:1
06 · CONCLUSIÓN
Una solución comprobada antes de instalar
Con la solución propuesta, las vialidades evaluadas cumplen con los niveles de iluminación y uniformidad considerados en el estudio.
